Práctica Guiada ELB.

Objetivo.

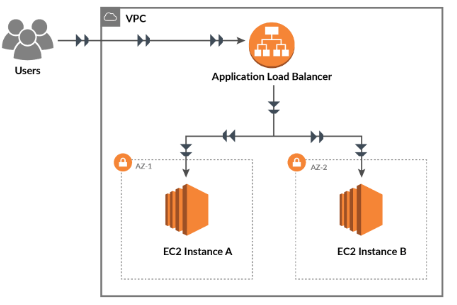

Vamos a crear dos servicios web apache balanceados por un ELB.

Necsitaremos:

• 2 x EC2 en zonas de disponibilidad diferentes.
• Crear un Target Group donde se agrupen dichas máquinas.
• Crear un Application Load Balancer (ALB).

Práctica.

Crear una máquina EC2.

• Crear una instancia teniendo en cuenta:

  🔥 AMI: Ubuntu.

  🔥 Red: Subred us-east-1a.

  🔥 Seguridad: Filtro de entrada que permita puertos 22, 80 y 443.

  🔥 Clave: vockey.

El resto de características de la EC2 pueden ser las que se generen por defecto.

• Configurar apache2 dentro de nuestro servidor web de ubuntu.

sudo apt update
sudo apt install apache2
sudo systemtctl enable apache2

Crear una AMI.

• Vamos a generar una AMI a partir de la EC2.

Es importante no generar dos nodos directamente en el punto anterior, pues las necesitamos en zonas de disponibilidad diferente.

Apuntes de como generar una AMI.

Generar una EC2 a partir de la AMI creada.

Es importante esperarse a que la AMI termine de generarse.

• De la nueva EC2 creada es importante rellenar:

  🔥 AMI: Nuestra AMI creada en el punto anterior.

  🔥 Clave: vockey.

  🔥 Red: Subred us-east-1f

  🔥 Seguridad: Filtro de entrada que permita puertos 22, 80 y 443.

Recuerda que las zonas de disponibilidad de ambas EC2 deben ser diferentes.

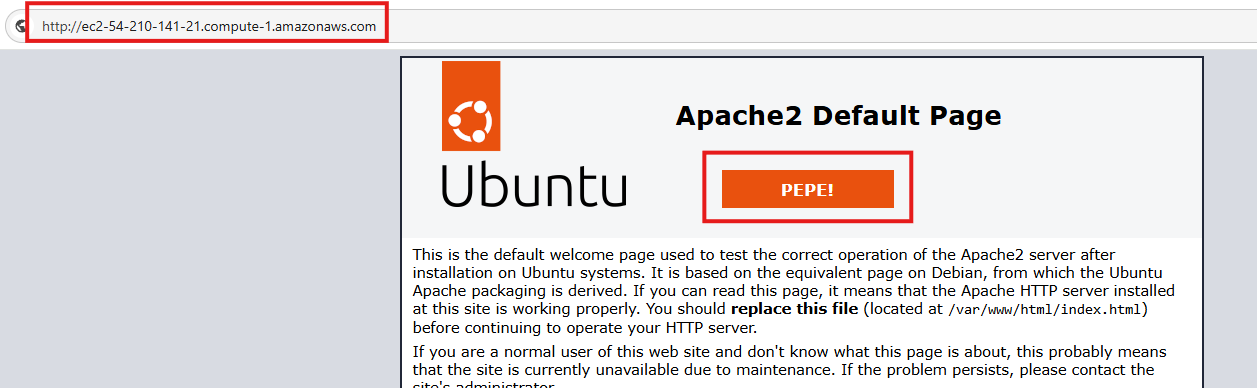

Modificar una de las webs

• Para poder ver claramente que el balanceador nos está enviando a cada una de las webs vamos a editarlas de forma diferente.

  🔥 Para ello editamos el fichero /var/www/html/index.html.

• Comprobaremos que efectivamente accedemos por web a cada una de las webs y que además una de ellas ha sido modificada.

HTTP

Recuerda que estamos accediendo por HTTP, por tanto en el navegador debes usar http://DNS_WEB.

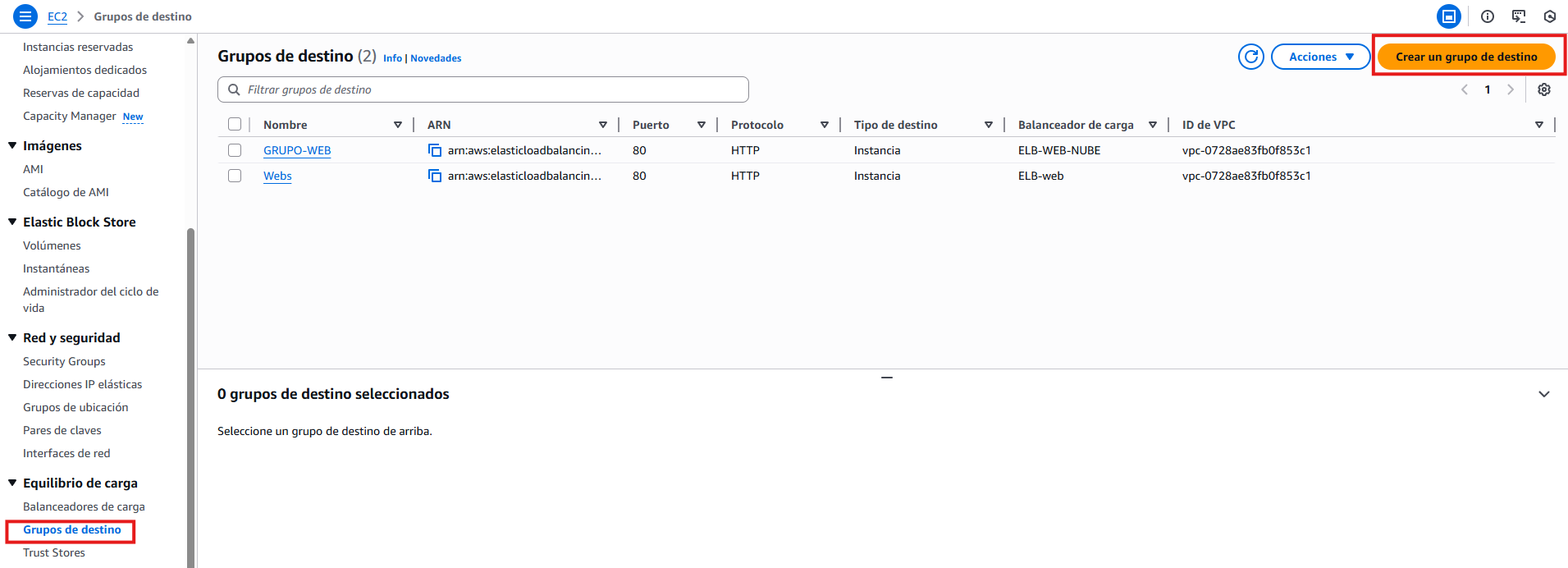

Crear un Target Group.

• Vamos a crear un Target Group que incluya las dos instancias EC2 creadas.

• Debemos tener en cuenta los siguientes parámetros:

  🔥 Nombre: Nombre del Grupo de Trabajo.

  🔥 Tipo: Va a ser un grupo de instancias EC2 de amazon.

  🔥 Protocolo: Va a ser HTTP pues las instancias van a trabajar con paquetes web HTTP.

  🔥 VPC: La VPC es la red, debemos usar la red en la que están creadas las instancias web.

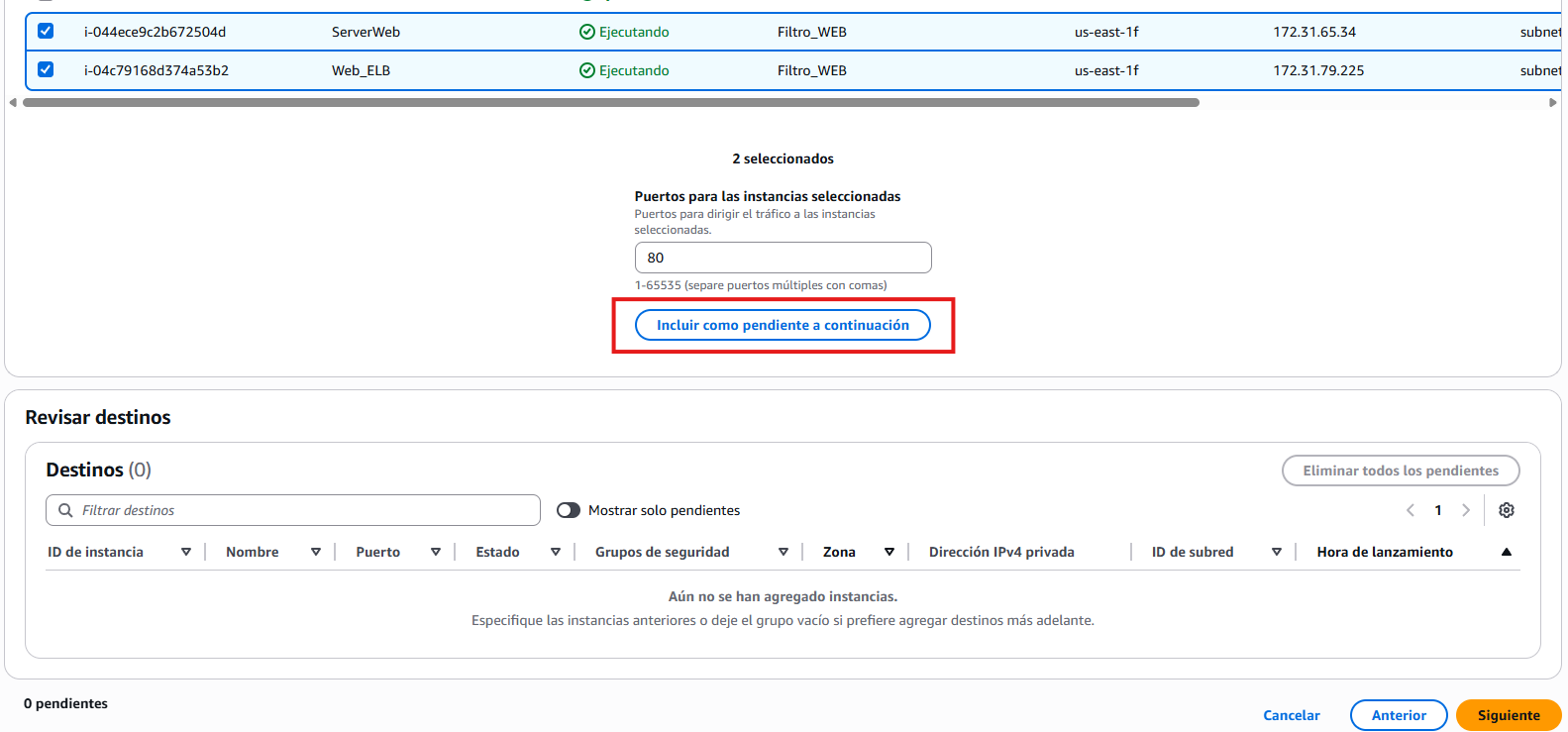

• Pinchamos en siguiente y finalmente elegimos que instancias formarán parte del grupo.

Crear un Balanceador de Carga.

• Vamos al menú de Instancias y pinchamos en Balanceadores de Carga.

• Vamos a crear un ALB, es decir un balanceador de carga por capa de aplicación, como son HTTP y HTTPS.

  🔥 Esquema: Vamos a seleccionar Internet, pues las peticiones de nuestros clientes vienen de Internet.

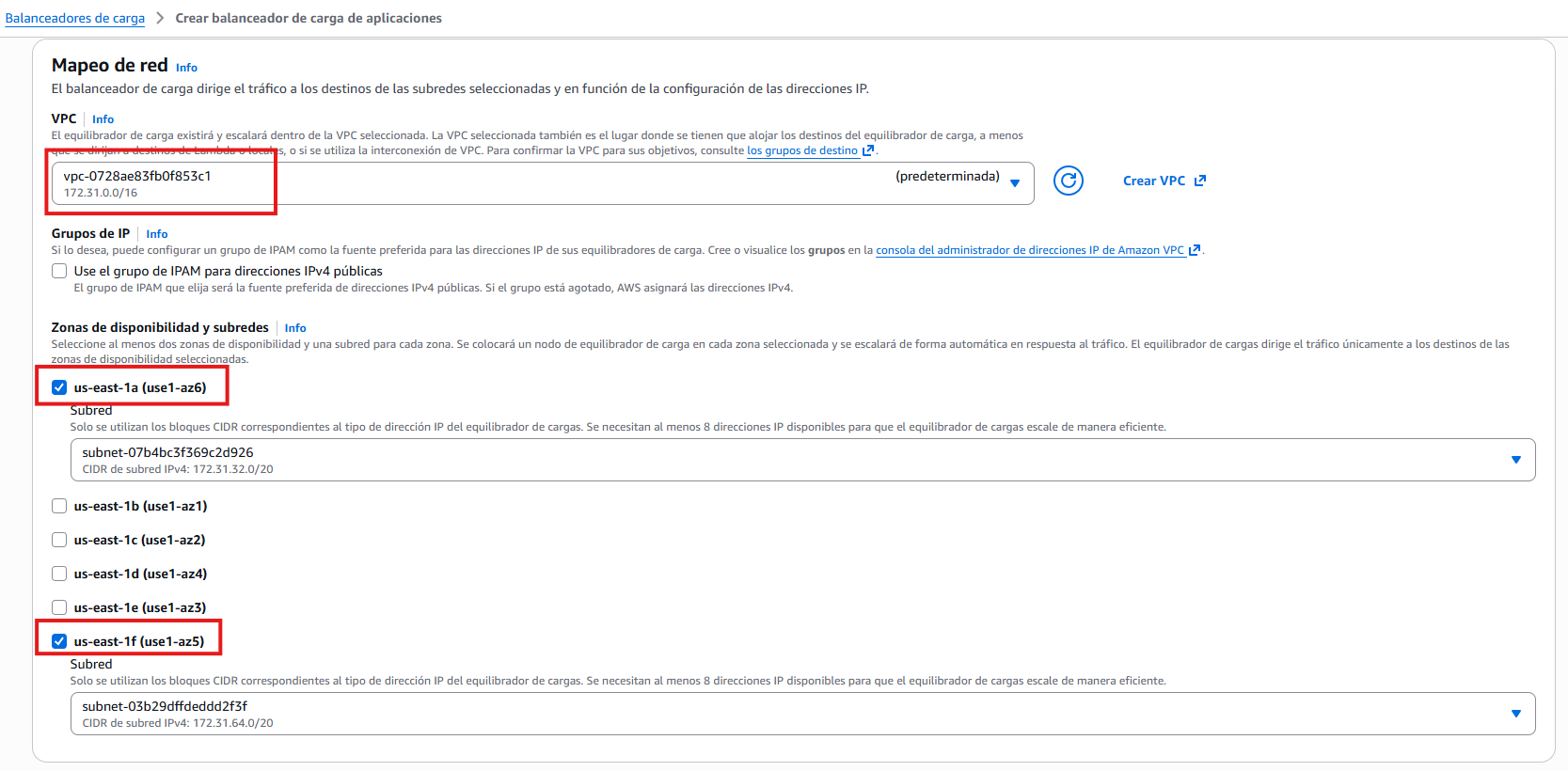

  🔥 VPC: Importante seleccionar la VPC de nuestras máquinas así como su zona de disponibilidad.

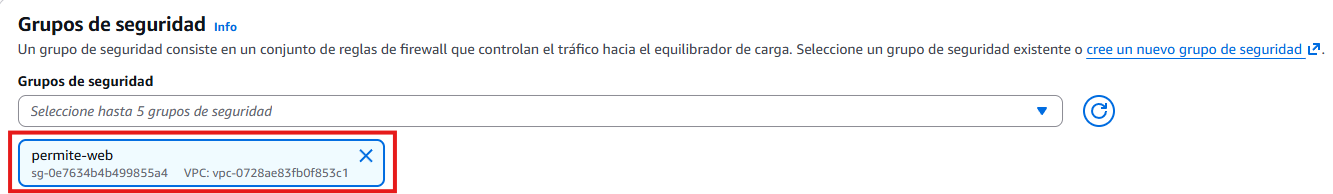

  🔥 Grupo Seguridad: Importante usar el grupo que permita SSH(22), HTTP(80) y HTTPS(443).



  🔥 Grupo de Trabajo: Indicar el grupo de instancias que va afectar este balanceador.

Comprobar correcto funcionamiento.

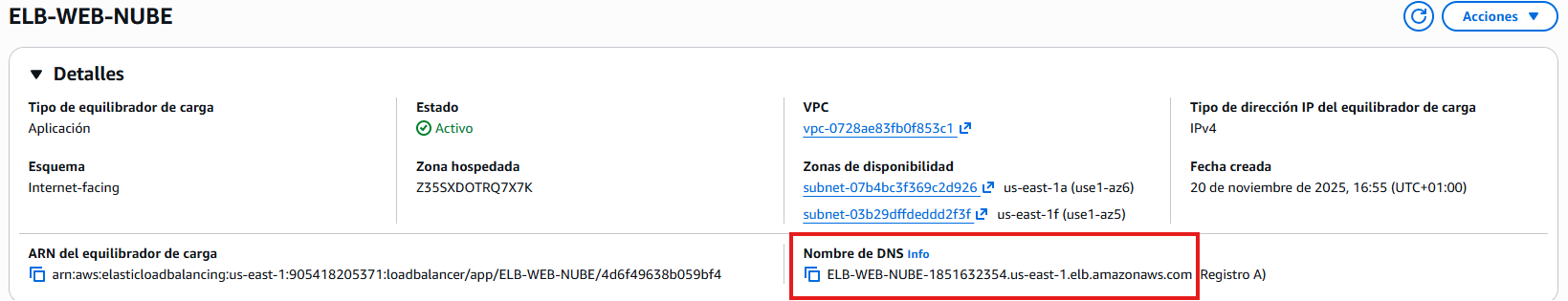

• Una vez que se haya terminado de generar el balanceador de carga podemos acceder a su DNS.

Recuerda acceder por HTTP en el navegador.

• Cada vez que refresquemos con F5 estará enviando una petición a cada web.

Si hemos modificado una de las webs para sea diferente veremos la diferencia.
