Volúmenes.

Es habitual tener varios discos duros dentro de un mismo servidor.

• Nos permite tener nuestros datos separados de nuestro sistema operativo, de tal forma que si falla el sistema no perdemos nuestros datos a la hora de restaurarlo.

En el siguiente vídeo se explica como añadir un disco a un sistema Windows Server.

Vídeo Explicativo.

RAID (Redundant Array of Independent Disks).

• Combinación de varios discos independientes que funcionan como si fuera un único dispositivo de almacenamiento.

• Los datos pueden desglosarse en fragmentos, cada fragmento guardándose en un disco diferente de forma simultánea ➡️ mayor rendimiento.

• Los datos pueden duplicarse en varios discos ➡️ redundancia.

• Se puede establecer RAID mediante software o mediante hardware.

Software RAID

RAID gestionado por el sistema operativo. Consume recursos de la CPU.

Hardware RAID

Gestionado por una controladora (tarjeta RAID) que hace creer al sistema operativo que existe un único disco.

Este método es más rápido que el software RAID y libera de carga de trabajo a la CPU.

La controladora RAID se conecta a la placa base por PCIe y coniene puertos SATA para conectar los discos directamente a la controladora y no a la placa base.

Tipos de RAID.

RAID 0.

• Los datos se fragmentan, cada fragmento se guarda simultáneamente en cada disco.

  ✅ Incrementa el rendimiento. A mayor número de discos, mayor rendimiento.

  ✅ No permite redundancia / tolerancia a fallos.

  ✅ Mayor eficiencia en sistemas donde manejen grandes ficheros (ficheros de vídeo, imágenes, etc).

RAID 1.

• Va clonando cada fragmento de dato que se va insertando.

  ✅ No produce una mejora del rendimiento, pero sí genera un disco redundante.

  ✅ A mayor número de discos, mayor nivel de redundancia podremos tener.

  ✅ Cuando se sustituya el disco averiado habrá que realizar un clonado del disco activo para volver a tener redundancia.

RAID 4.

• Usa un disco dedicado para guardar información de paridad calculada a partir de los datos almacenados en los otros discos.

  ✅ El disco de paridad permite la recuperación de datos de un disco, comparando los datos correctos y los datos corruptos.

  ✅ Se necesita un mínimo de 3 discos para implementar la solución.

  ✅ Supone un pequeño problema de rendimiento puesto que necesita consultar los datos para rellenar los bloques de paridad.

  ✅ Es más costos puesto que tienes que destinar un disco sólo para almacenar información de paridad.

RAID 5.

• Usa la misma estrategia que RAID 4 con la diferencia que almacena los bloques de paridad en los propios discos de datos.

  ✅ Menor coste al no necesitar un disco exclusivo para almacenar la información de paridad.

  ✅ Necesita como mínimo 3 discos para su implementación.

  ✅ Independientemente del número de discos, ante el fallo de dos discos la información es irrecuperable, sería como resolver una ecuación con dos incógnitas.

  ✅ RAID 5 es ampliamente usado y ofrece el mejor equilibrio rendimiento / redundancia / precio.

RAID Anidado.

Cabe la posibilidad de anidar diferentes niveles RAID para combinar las ventajas de cada uno.

RAID 0+1.

RAID 1+0.

RAID 50.

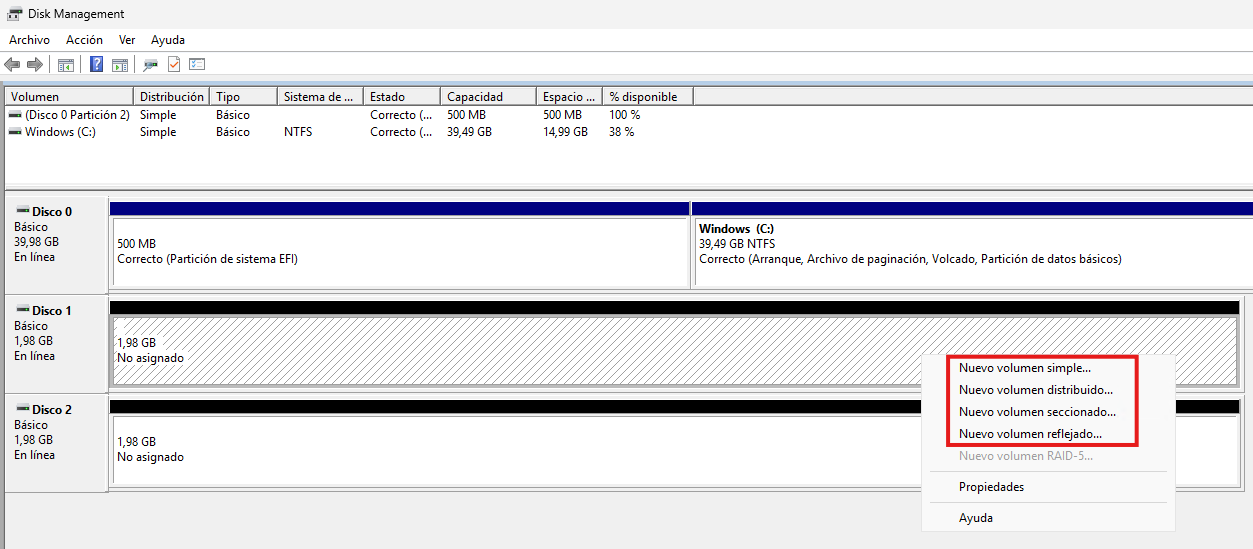

Crear RAID en Windows Server.
